Prüfstände für Nabendyamos

Für die Messung der mechanischen Leistungsaufnahme von Nabendynamos steht bis Februar 2000 in der TUHH eine Drehbank (Weiler Praktikant) zur Verfügung (vgl. Bild E.1). Siehe hierzu auch S. ff.

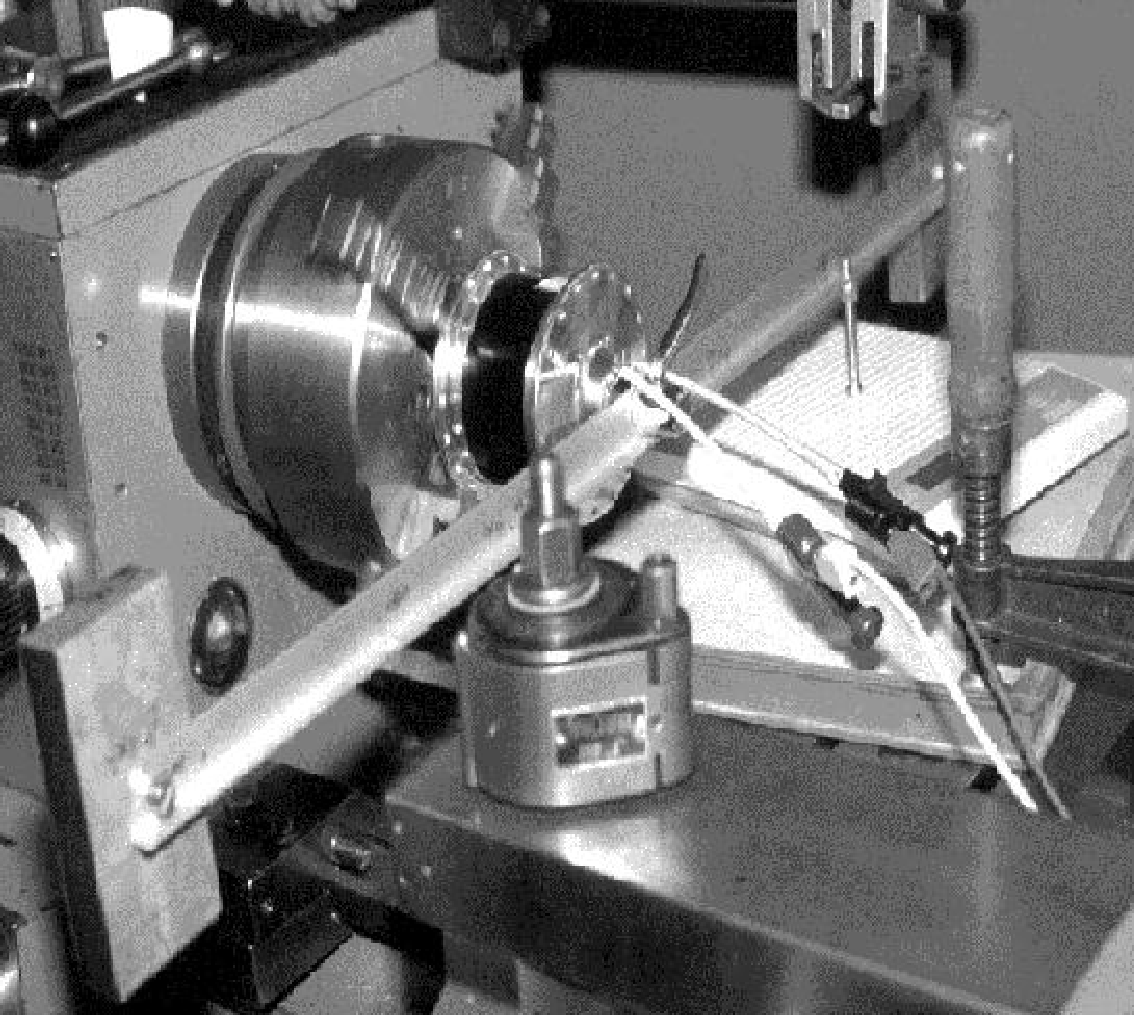

Bild E.1: SON auf der Drehbank (mit $J_{\mbox{\footnotesize z}}$)

Für einige Messungen wird eine Zusatzmasse $J_{\mbox{\footnotesize z}}$ verwendet.

Seit März 2000 werden Leistungsmessungen an Nabendynamos an einem Multifunktionalen Zentrierständer (MufuZ) vorgenommen. Die Nabe wird zwischen zwei Druckstücken mit Schrägkugellagern (Typ 7202) gelagert. Ein Mitnehmer überträgt das Drehmoment von den ,, Konusmuttern`` auf die Drehmomentstütze mit den Zusatzmassen und dem Reiter für die Waage.

Bild E.2: MufuZ mit Wirkungsgradoption (mit $J_{\mbox{\footnotesize zn}}$)

Der Vorteil des neuen Prüfstandes ist: Es können auch eingespeichte Laufräder verwendet werden. Dabei ist keine Drehbank mit extremer Spitzenhöhe oder herausnehmbaren Betten notwendig. Die bekannte Meßtechnik kann weiterhin verwendet werden.

Ab 2004 wird vermehrt auch die Hommel UWG1 zur Wirkungsgradmessung herangezogen.^E.1. Für die in der Fahrrad-Zukunft veröffentlichten Test wurde noch mit liegender Achse gearbeitet. Inzwischen wird ,,stehende Achse`` verwendet. So muß man sich keine Gedanken mehr um irgendwelche Waagbalkenprobleme machen. Der beispielhafte Aufbau ist in Bild E.3 wiedergegeben. Das einzige, was beachtet werden muß: Die Federwaage muß normal auf den Waagbalken ausgerichtet sei, da reicht aber das Peilen über Achse der Waage und einen Strich auf dem breiten Balken vollkommen aus.

Bild E.3: Hommel UWG1 als Leistungsprüfstand

Eingesepeichte 20''-Laufräder können so auch unproplematisch vermessen werden. Für 28''-Laufräder findet sich sicherlich auch eine Lösung.
