Scheinwerfer

Die folgenden Bilder zeigen den Kernstrahl der Scheinwerfer

Bild 3.167: Von oben nach unten UNION9430, Lumotec, Hella FF (links mit HS3, rechts mit HS4), Abstand Schutzglas-Leinwand 1790mm
\begin{figure}\centering
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/...
...16}}
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/ac23}}
\end{figure}

Bild 3.168: Von oben nach unten S'Light-FLE, FER 3250, Nova (links mit HS3, rechts mit HS4), Abstand Schutzglas-Leinwand 1790mm
\begin{figure}\centering
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/...
...8}}
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/ac11}}
\end{figure}

Die folgenden Bilder zeigen das Weitwinkelbild der Scheinwerfer

Bild 3.169: Von oben nach unten UNION9430, Lumotec, Hella FF (links mit HS3, rechts mit HS4), Abstand Schutzglas-Leinwand 145mm
\begin{figure}\centering
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/...
...15}}
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/ac22}}
\end{figure}

Bild 3.170: Von oben nach unten S'Light-FLE, FER 3250, Nova (links mit HS3, rechts mit HS4), Abstand Schutzglas-Leinwand 145mm
\begin{figure}\centering
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/...
...}
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/ac10}}\\
\end{figure}

Die folgenden Bilder zeigen die Weitwinkelbilder und Kernstrahlen von Scheinwerfern.

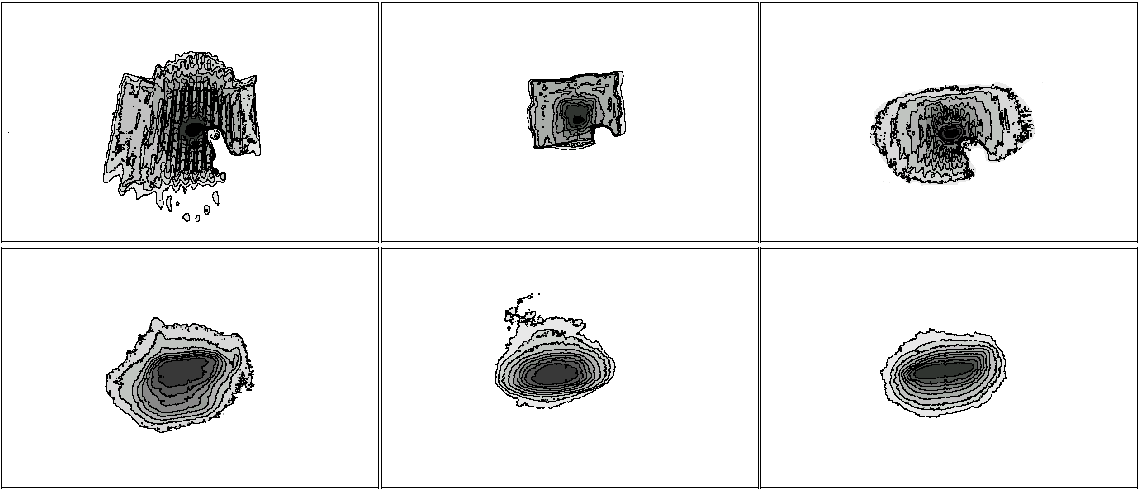

Bild 3.171: Von oben nach unten Soubitez, EP95, Häckel (links nah, rechts fern)
\begin{figure}\centering
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/...
...21}}
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/ac20}}
\end{figure}

Die folgenden Bilder zeigen die Weitwinkelbilder und Kernstrahlen von Akkuscheinwerfern.

Bild 3.172: Von oben nach unten Cateye 1500, 550II, Sigma (links nah, rechts fern)
\begin{figure}\centering
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/...
...}
\fbox{\includegraphics[width=4cm]{bilder/Strahlbilder/ac19}}\\
\end{figure}
