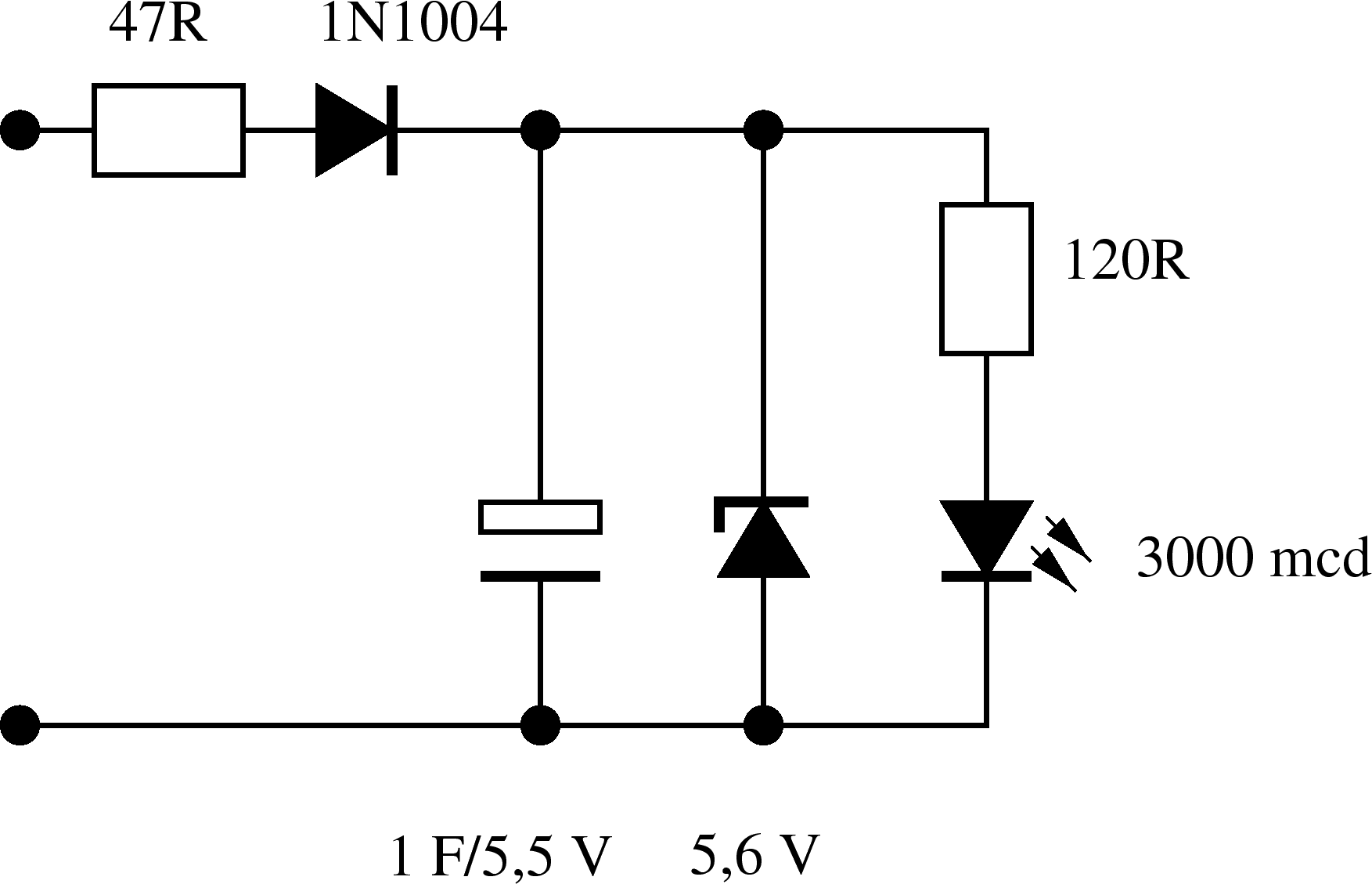

Hier sei noch das Schaltbild des ,,Lichtspeichers`` (Bild 3.164) von Patrick Haack aus Hamburg erwähnt. Patrick hat als Schüler schon vor Jahren die ersten Diodenrücklichter auf den Markt gebracht, als b&m, UNION etc. nichts davon wissen wollten. Hier wird eine 10mm-LED in einem modifizierten Rücklichtgehäuse verwendet.
![\begin{figure}\centering
\includegraphics[width=4cm]{bilder/Lichtspeicher}
\end{figure}](img1029.png)
