Edelux

Der Edelux (~~~K607) kommt im Frühjahr 2008 in einem kleinen Alugehäuse mit der Optik vom IQ-fly heraus. Die Elektronik entspricht weitgehend der vom IQ, also bitte gegebenenfalls dort nachschauen. Allerdings ist die LED deutlich besser gekühlt. Es wird eine Cree XR-E 7090, Selektion Q5 oder besser, verwendet. Die Frontscheibe ist entspiegeltes Glas. Alle Maßnahmen zusammen sorgen für deutlich mehr Lichtstrom auf der Fahrbahn. Das Gewicht liegt bei ca. 75g, wovon alleine ca. 7,25g auf die Glasscheibe entfallen.

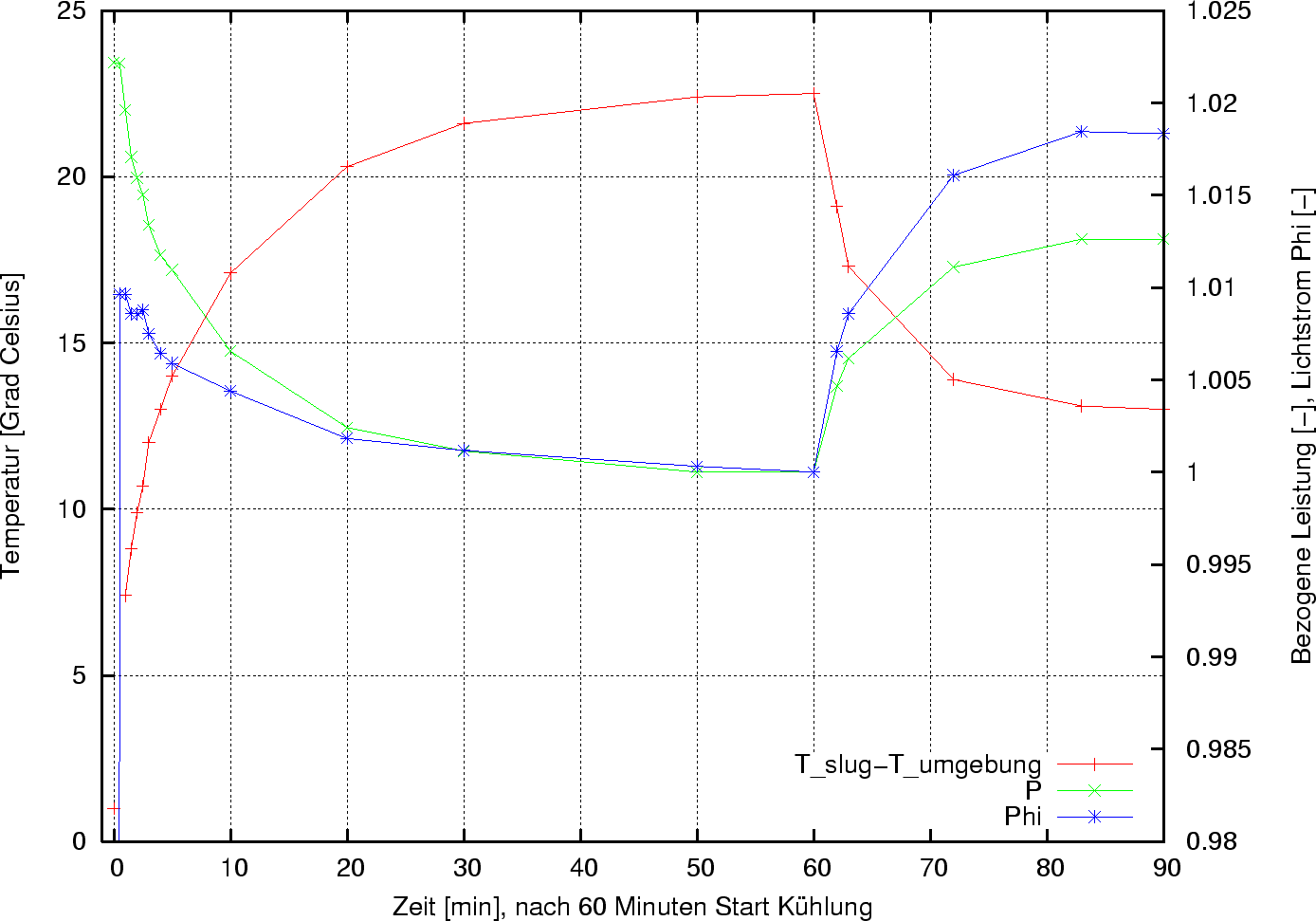

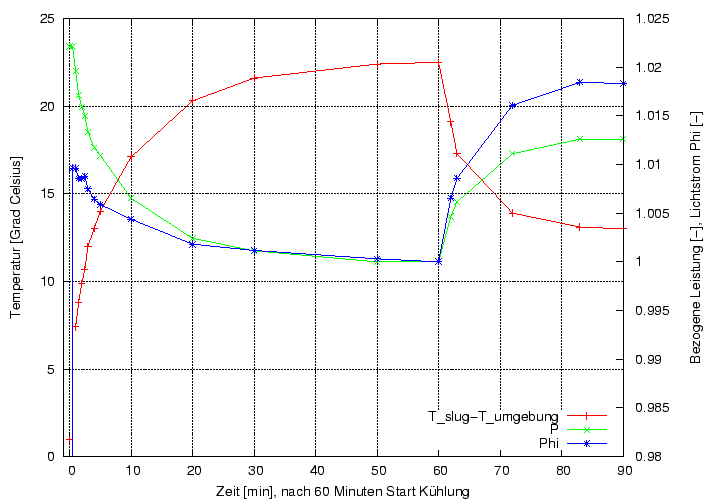

**Bild 3.120:** Temperatureinfluß beim Schmidt-LED-Scheinwerfer (Prototyp, 2,4W, Konstantstrom, 17,4 Grad Umgebungstemp., NiCrNi-Perle am Cu-Ring der Cree)
$\begin{figure}\centering \includegraphics[height=10cm]{Meszwerte/Schweinwerfer/Schmidt/IQ/EUIt} \end{figure}$

$\displaystyle R_{\mbox{\footnotesize CuR-U}}(v=0\,\mbox{km/h})$	$\textstyle =$	$\displaystyle \frac{\vartheta_{\mbox{\footnotesize CuR}}-\vartheta_{\mbox{\foot... ...}}}{P_{\mbox{\footnotesize LED}}}=\frac{40-17,4}{2,4\cdot0,73}=12,9\,\mbox{K/W}$	(3.99)
$\displaystyle R_{\mbox{\footnotesize CuR-U}}(v<8\,\mbox{km/h})$	$\textstyle =$	$\displaystyle \frac{\vartheta_{\mbox{\footnotesize CuR}}-\vartheta_{\mbox{\foot... ...U}}}{P_{\mbox{\footnotesize LED}}}=\frac{30-17,4}{2,4\cdot0,73}=7,2\,\mbox{K/W}$	(3.100)

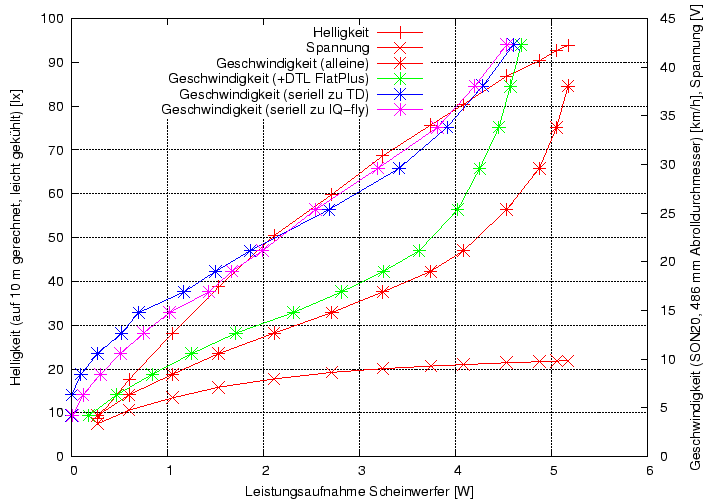

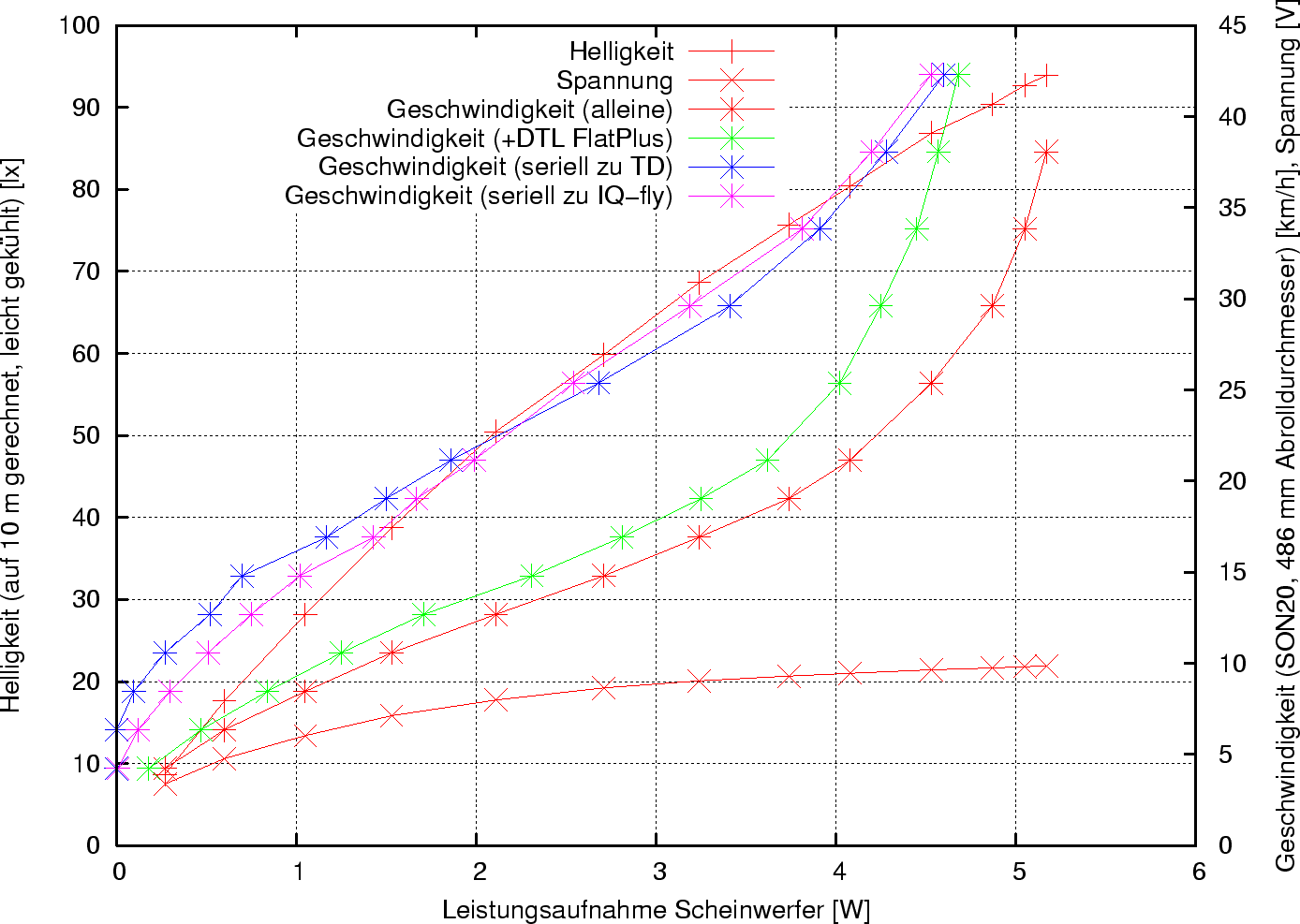

An einer realen Stromqquelle vermessen ergibt sich Bild 3.121. Dabei wird der Scheinwerfer entweder alleine betrieben, erhält ein DToplight FlatPlus parallel oder einen IQ-fly seriell oder einen Touchdown (2 serielle LXHL-PW09 hinter einer Graetz-Brücke aus Schottky-Dioden) seriell hinzugeschaltet.^3.193 Die Leistung und Spannung ist jeweils die über dem Edelux an/abfallende. Prinzipiell kann dieser Verlauf auch für einen IQ angenommen werden. Nur ist da die Helligkeit nichtlinear zu skallieren, da die Lichtausbeute der LEDs im IQ geringer ist und dazu noch das Wärmemanagement schlechter als im Edelux,

veräuft also deutlich flacher und ist stärker gekrümmt.

Die Art der zusätzlichen Lasten beeinflußt die Abhängigkeit von Helligkeit und Spannung als Funktion der Leistung vernachlässigbar. Deswegen wird dafür nur jeweils eine Kurve angegeben.
