Rohrabwicklungen

Bei den hier angenommenen Abmessungen sind folgende Abwicklungen zu benutzen.

Achtung: Der Winkel zwischen der Linie Ausfallende hinten-Tretlager hinten-Tretlager vorne beträgt 178$^{\circ} \:$, das vordere Tretlager hängt tiefer! Die Abwicklungen sind für Rahmenrohre mit ø28,6 und ø50 mm berechnet.

Die Abwicklung für die hintere Tretlageraufnahme sieht fast so aus wie die vordere. Bloß ist eine der vorstehenden Laschen ca. 10 mm länger. Diese wird umgebogen und an die Sattelrohrmuffe angeklopft und gelötet. Sie soll die alte Unterrohrmuffe abdecken.

Abbildung 27: Unteres Ende, Schnittwinkel 33$^{\circ} \:$

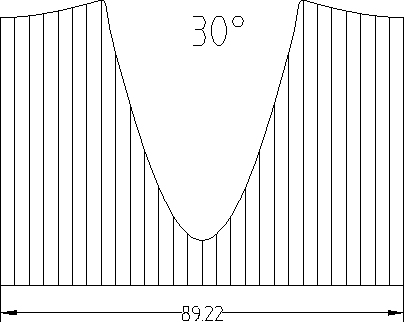

Abbildung 28: Unteres Ende, Schnittwinkel 30$^{\circ} \:$

Abbildung 29: Oberes Ende, Schnittwinkel 30$^{\circ} \:$
Abbildung 30: Oberes Ende, Schnittwinkel 25$^{\circ} \:$

Abbildung 31: Abwicklung Tretlageraufnahme
