Diese Seite soll den Vergleich des Verschleißverhaltens von Fahrradketten
ermöglichen. Gerade an Liegerädern kann man mehrere Ketten in Reihe
zusammennieten und so unterschiedlichen Betriebsbedingungen verhindern. Der
direkte Vergleich von Ketten ist so möglich.
Das Thema Schmierung taugt wunderbar um Haarspalterei und Glaubenskriege
anzuzetteln. Um es auszuschließen einfach mehrere Ketten zusammengenietet
fahren. Dann ist ein direkter Vergleich bei gleichen Betriebszuständen
gewährleistet:-) Auch werden so unterschiedliche Tretgewohnheiten etc.
egalisiert!

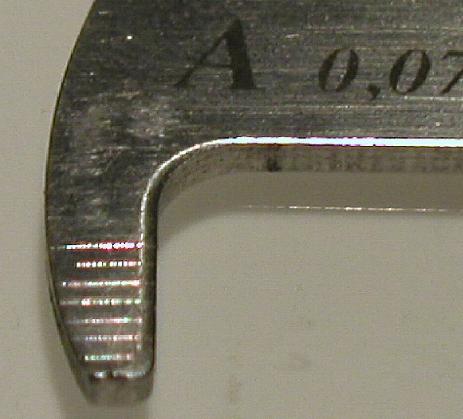

Man nehme ein Rohloff-Kettenkaliber,
stelle ihn auf eine Platte und ritze mit einem Höhenreißer eine
Millimeterskala ein.
Nachteile: Bruchteile von Millimetern sind nur abschätzbar und das Spiel der
Rollen, IMHO nicht maßgeblich für den Verschleißzustand bezüglich des
Eingriffes, wird mitgemessen.

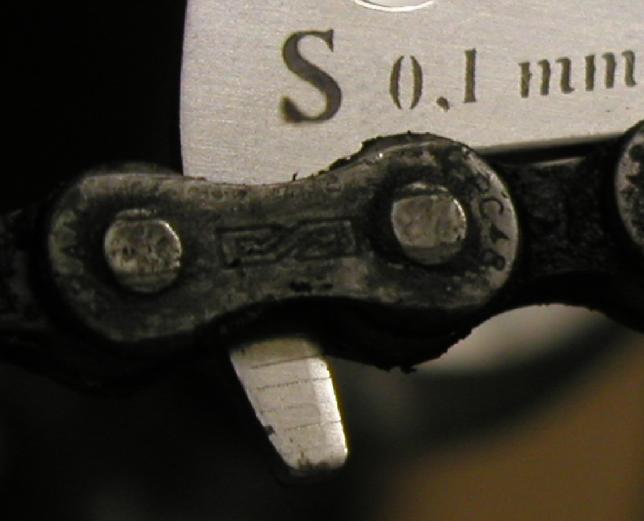

Abgelesen wird am besten, wie weit die Nase unten aus der Innenlasche
herausragt. Dies funktioniert allerdings erst bei leicht verschlissenen
Ketten. Bei neuen Ketten sackt das Kaliber noch nicht soweit durch. Alternativ könnte man auch oben anfangen abzulesen.
Als ,,durchgesackt'' sind ca. 7 mm zu betrachten, dann liegt das Kaliber
auf der Kette auf.
| Kette | Innenlaschenbreite [mm] | Außenlaschenlänge [mm] |
| Rohloff SLT99 | 5,6 | |
| SRAM PC68 | 4,8 | |
| Shimano HG72 | | |
| Shimano IG90 | 4,8 | |
| Shimano HG93 | | |
Auf einem Balken werden in Abstand von z.B. 5''=127 mm zwei paarige Haken
befestigt.
Einer ist fest, einer drehbar gelagert. Das Hebelverhältnis ist bekannt.

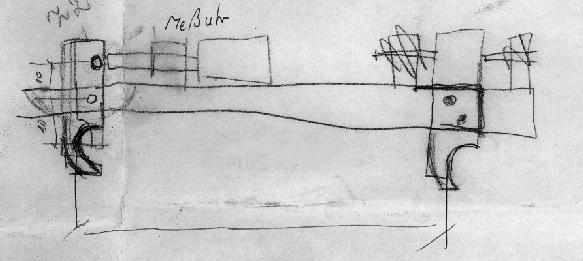

Eine Meßuhr zeigt die Differenz zur Sollteilung an. Dieses Meßgerät ist
schnell skizziert. Der Bau der Version 1.0 erfolgte am 20-22.05.2005 und ist
relativ einfach, Hommel, Parallelendmaßsatz und -schnäbeln etc. sei Dank:-)
Material (1,6 mm Messingblech, 15~mm Alu-Vierkant, 2,5er Wellen, Reibahlen
2,5H7 etc war komplett vorhanden:-)

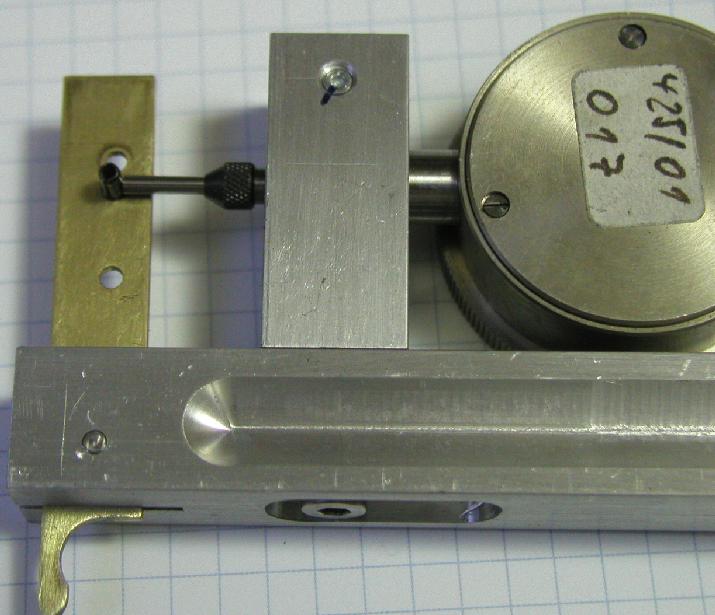

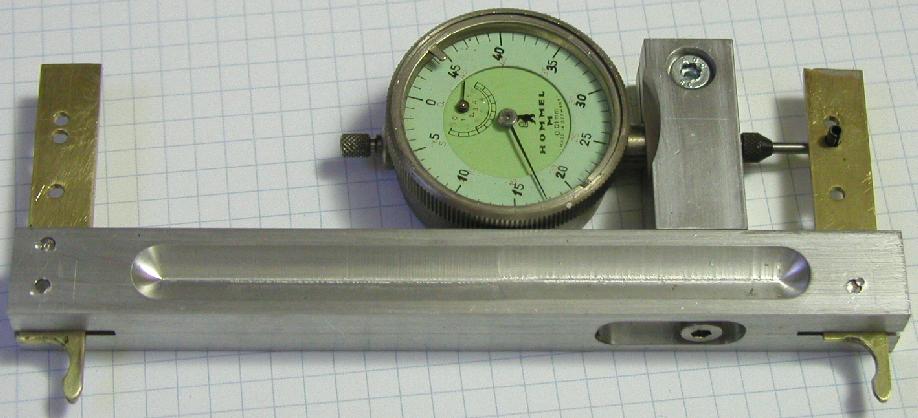

Das fertige Meßgerät sieht so aus.
Das verwendete Hebelverhältnis beträgt 2,956:1. Der ,,Nullpunkt'' ist so
gewählt, daß die Meßuhr bei 127 mm 0,5 mm anzeigt. Achtung, auf dem Bild ist
die Skala der Meßuhr noch (vom Vorvoreigner) falsch beschriftet. Die Angaben
in den Tabellen unten erfolgen in Längung in Prozent:
Längung [%]=100*(x[mm]-0.5)/(2.956*127)
Aus bisherigen Messungen lassen sich folgende Beobachtungen und Schlüsse ziehen:
- Die Meßergebnisse schwanken innerhalb einer Kette stark (ca. +- 50 %).
Selbst bei den 127~mm bei MK1.0 bzw. 1xy mm vom Kaliber findet noch keine
ausreichende Mittelung statt.
- Für eine saubere Trendentwicklung ist die Markierung der zu messenden
Glieder vorzunehmen. Bei mehreren verschiedenen Ketten hinreichend weit weg vom Stoß. Zehn Glieder sollten reichen.
- Das radiale Spiel der Rolle auf der Innenlasche, insbesondere durch Verschleiß, variert erheblich.
-
Als Meßgerät wird vorerst ein altes Rohloff Kaliber (nicht zwei)
verwendet.
Mischbestückung wird Zug um Zug ausgeweitet.
2.1.1 Baron
Kurbel: Ultegra 2005 (52 / 39)
Ritzel: Gemischt UG und PC830
Ketten: Rohloff SLT99, Shimano IG90 und SRAM PC68
Verschleißangaben 0,75er/0,1er Skalenseite, Zehntelmillimeter geschätzt. Laufleistung in Kilometern.
Noch nicht identische Kettenbereich von Messung zu Messung
| Datum | Laufleistung | SLT99 | IG90 | PC68 |
| 10.05.05 | 1195 | 1,2/0,2 | 4,0/1,8 | 1,8/0,7 |
| 22.05.05 | 1222 | 1,2/0,5 | 3,6/2,1 | 3,1/1,8 |
| | | | | |
| | | | | |
Vorläufiger Testsieger laut Kaliber: Rohloff SLT99 vor SRAM PC68. HG90 weit abgeschlagen.
Verschleißangaben KM1.0, Angabe in Prozent. Laufleistung in Kilometern.
Noch nicht identische Kettenbereich von Messung zu Messung
| Datum | Laufleistung | SLT99 | IG90 | PC68 |
| 22.05.05 | 1222 | 0,280 | 0,373 | 0,107 |
| | | | | |
| | | | | |
Vorläufiger Testsieger laut KM1.0: PC68 vor SLT99 vor IG90
Kurbel: XT 2005 (48 / 39 / ??)
Ritzel: XT
Ketten: HG93
Verschleißangaben 0,75er/0,1er Skalenseite, Zehntelmillimeter geschätzt. Laufleistung in Kilometern.
| Datum | Laufleistung | HG93 | Bemerkung |
| 10.05.05 | 560 | 4,5/2,6 | Alltagsverkehr |
| 19.05.05 | 960 | 7/4 | mit Reisegepäck in/durch den Harz |
| 22.05.06 | 1019 | 7/4 | Alltagsverkehr |
| | | | |
Verschleißangaben KM1.0, Angabe in Prozent. Laufleistung in Kilometern.
Noch nicht identische Kettenbereich von Messung zu Messung
| Datum | Laufleistung | HG93 |
| 22.05.05 | 1019 | 0,240 |
| | | |
| | | |
Kurbel: Sugino (52 / 38 Stahl / 24 Stahl)
Ritzel: Ultegra/DA UG, HG
Ketten: PC68
Verschleißangaben 0,75er/0,1er Skalenseite, Zehntelmillimeter geschätzt. Laufleistung in Kilometern.
| Datum | Laufleistung | PC68 |
| 22.05.2005 | ? | 7/7 |
| | | |
Verschleißangaben KM1.0, Angabe in Prozent. Laufleistung in Kilometern.
Noch nicht identische Kettenbereich von Messung zu Messung
| Datum | Laufleistung | PC68 |
| 22.05.05 | ? | 0,533 |
| | | |
| | | |
Kurbel: Deore 2005 (48/39/??)
Ritzel: ?
Ketten: HG72
Verschleißangaben 0,75er/0,1er Skalenseite, Zehntelmillimeter geschätzt. Laufleistung in Kilometern.
| Datum | Laufleistung | HG72 |
| 10.05.05 | 150 | 1,6/0,7 |
| 19.05.05 | 550 | 2,7/1,2 |
Eric Poscher hat auf http://wiki.hpv.at/Ketten-Blog einen Wiki gestartet.
Ich habe inzwischgen angefangen ihn auszufüllen. Viel Spaß beim Mitmachen.
Olaf Schultz, 22.05.2005
