v MuFuZ von Olaf Schultz Seit Ende März 2k: Der Multifunktionale Zentrierständer (MufuZ). Der Ständer wurde nach einem komerziellen Gerät selber komplett nachgebaut, nur ein bißchen stabiler. Gestell aus 30x40x3 (man sollte sich bei geschweißten Rohren vor dem Bohren überlegen, von welcher Seite man durchbohrt, und Schweißverzug ist ekelhaft:() Der Rest ist solider Maschinenbau.

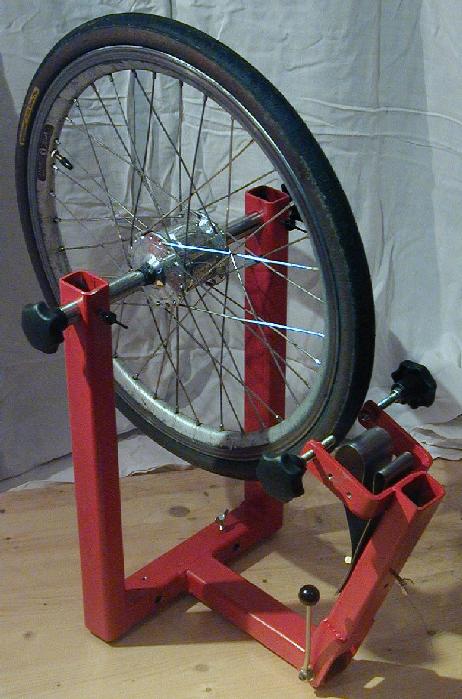

Zuerst in seiner Funktion als Zentrierständer: Die Stellspindeln für den Seitenschlag sind M8 Gewindestangen, in denen jeweils eine kleine Feder eine alte Kugellagerkugel (4,5~mm Durchmesser) nach vorne drückt. Das Blech für den Höhenschlag wird mit der einen Flügelschraube (unten rechts im zweiten Bild) eingestellt.

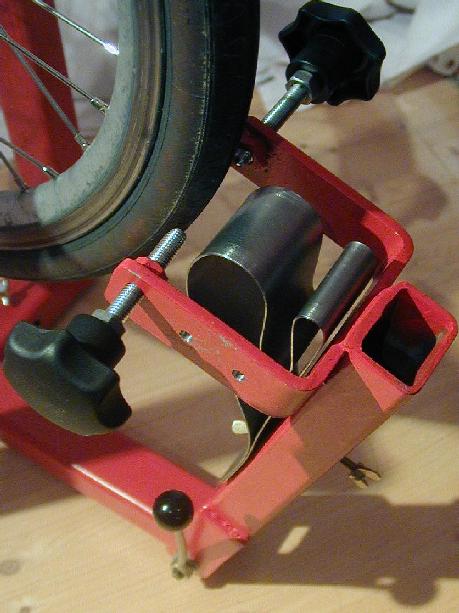

Ansicht Detail Schwinge
Und nach geringen Umbauarbeiten als Leistungsprüfstand für Nabendyamaos: Die bekannte Proxon FBS200E als Antrieb, die Pesola 600~g als Waage. Zwei 7202er Schrägkugellager als saubere Radlagerung mit geringer Hysterese und die allseitsbekannten Verstimmgewichte, jetzt als Jz2. Allerdings noch ohne Tacho.

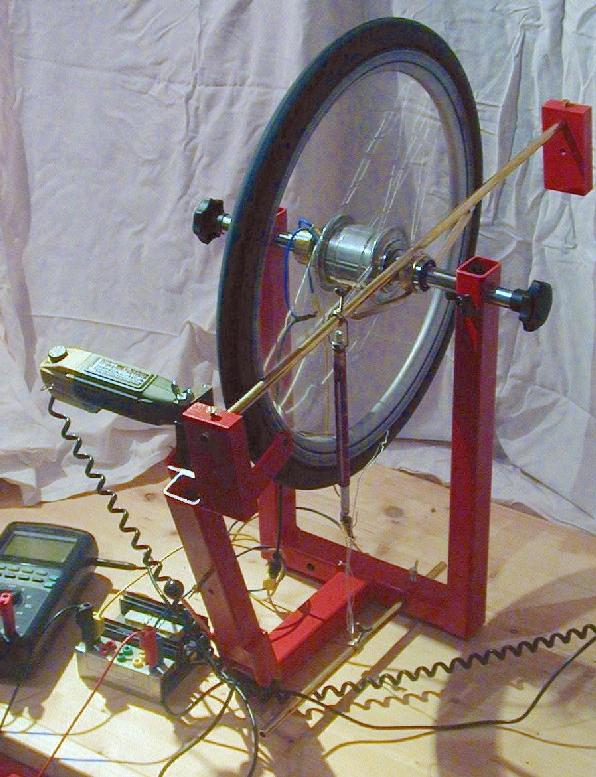

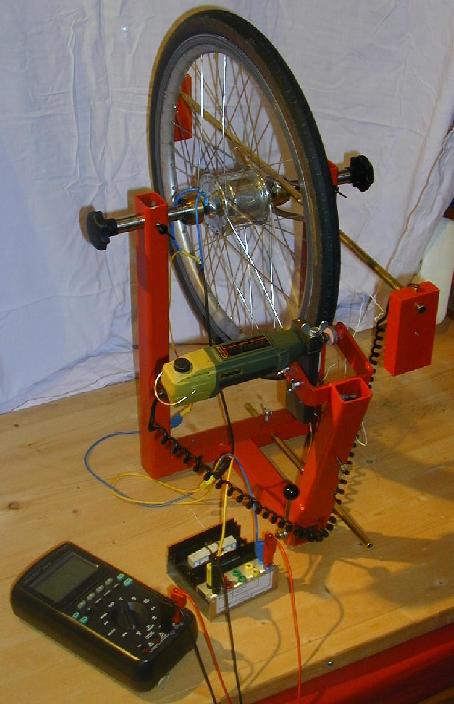

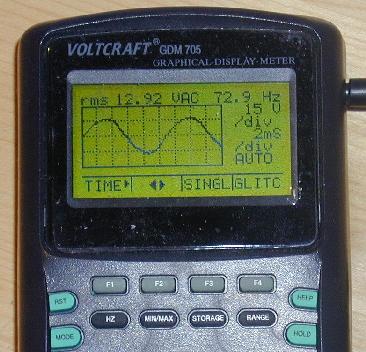

Ansicht (Antrieb) Ansicht (Momentenmessung, geblitzt) Ansicht (Momentenmessung, lange Belichtung) Meßgerät (Spannung an 24 Ohm)
